엘리베이터(승강기)시스템
아파트 승강기, 공공기관 건물, 학교건물, 병원건물, 기타 건물
시스템개요
1. Camera에서 제공된 화질을 그대로 재현: Full HD (2M pixel 이상, 30fps 저장/검색)
2. 비상시 무선 영상 재 접속 기능에 의한 자동복구 기능으로 운영편리
3. 승강기내의 광고/안내 영상송출, 비상통화 음성송출, CCTV의 영상송출 정보통합
 - 무선 송/수신 시스템에 의한Service로 다양한 기능시스템을 위한 승강기의 복잡성 해소,
   설치운영의 간편성 제공
4. 시스템 설치 시 RG58 및 기타 기능용 Cable 사용으로 인한 잦은 A/S 해소하면서,
   수반되는 부주의에 의한 빈번한 인명사고예방
5. 엘리베이터(승강기) 상하로 이동 시 영상 끊어짐 없이 화질선명
6. 무선 MBro 방식 제어기능으로 Network 운영에서 무선 안정성, 운영의 효율성 제공

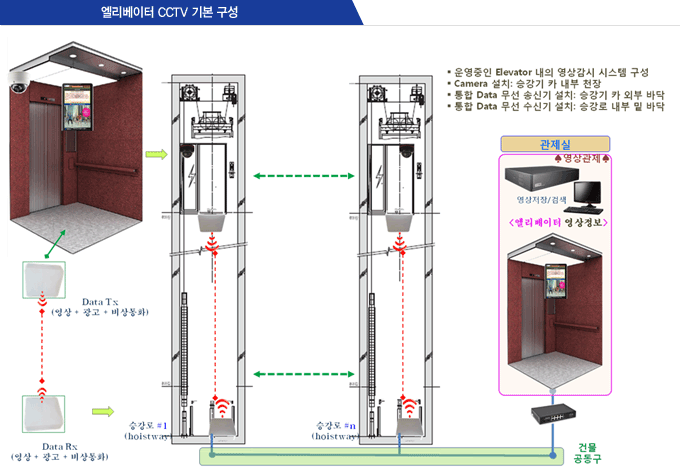

시스템 기본구성
MBro 무선 CCTV 시스템

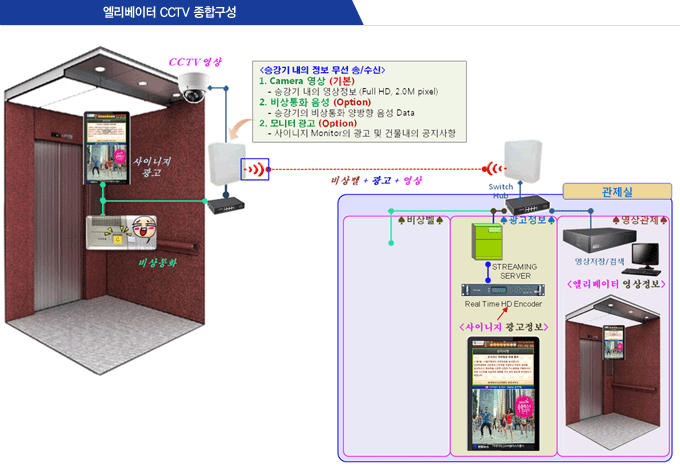

MBro 엘레베이터 전용 무선 CCTV 시스템 구성도
Specification
Products Wireless Video Transmitter Wireless Video Receiver
Model MBro-WVR-EVT1 MBro-WVR-EVR1
Image 제품사진
Dimension 130 x 130 x 48.6mm 130 x 130 x 48.6mm
Interface Ethernet Ethernet
Control MBro Wireless Control/Application S/W
Set-up MBro Easy Set-Up S/W
Radio
Radio Range Max 700m (LOS: 신호세기 확보조건)
Standard(802.11) 11ac 3T3R 11ac 3T3R
MIMO MIMO
On Board Wi-Fi 1 1
2.412 ~ 2.472G
PCIe Wi-Fi 5.15 ~ 5.825G
Antenna MIMO 2T/2R, 5.15 ~ 5.825G
System
Chipset Qualcomm MIPS
Memory SDRAM 128M/Flash 16M
Ethernet GIGA 2 Port
Input Power DC: 24 ~ 56V or Passive PoE: 48V/PoE 802.3af/at
Power consumption 8.6W
  • Notice

  • 사용용도에 따라서 제품 Specification과 Image가 일부 변경될 수 있음.
비교항목 Coaxial Cable MBro-WCS(엘레베이터 전용) LASER
영상 통신
방식
Coaxial Cable 무선 Wi-Fi(5.8Ghz, MIMO) 무선 LASER
Video
해상도
Full HD(2.1M 화소) Full HD(2.1M 화소) SD(52만 화소)
운영환경에 의한 영상
품질
Cable의 휨 및 열화에 의한 Noise,
영상왜곡 발생 운영기간이
경과할 경우 Cable의
열화 더욱 심해짐
Cable에 의한 관련 문제점
발생하지 않음 Full HD 영상품질
그대로 재현(2.1M, 30fps 녹화/재생)
Cable에 의한 관련 문제점
발생하지 않음
설치/운영 용이성 복잡, 어려움
Cable 휨 및 열화시 교체
간단, 쉬움
(Video Server
+ 무선 Module + 안테나)
통합설계 운영환경에 따라서
방향조정 및 청결 등의
문제 발생되지 않음.
'무선 재 접속'기능으로
무선 끊어짐과 같은 운영에 지장을
초래하는 경우의 수가 발생되지 않음
간단, 쉬움 Elevator 운영에 따라서,
송신/수신간 광 중심이 어긋나지
않도록 지속적인 관리가
필요할 수 있음
(어긋날 경우 영상왜곡 및
Noise 발생) 수신 광 LENS를
항상 깨끗하게 유지하여야 함
(먼지 및 기타 이물질에 취약)
유지보수
비용
고비용 저비용 저비용
제조사 특허 시스템 특허 보유
