MBro 24Ghz 레이더 센서 유닛?

  •  - Dual Channel의 Doppler Radar Sensor를 채택하여 사람이나 사물 등 이동물체의 존재 유무, 이동방향, 이동속도 등을 검출
  •  - 24GHz를 사용 하는 CW(Continuous Wave) 방식
  •  - 4x1 Array Patch 안테나가 적용 된 저전력, Small Size를 구현하여 "효율적인 응용력"과 "높은 감도에 의한 탁월한 감지효과"    제공
  •  - 32bit CPU와 향상된 DSP 기술을 사용하여 다양한 환경에서 탁월한 탐지성능 제공


MBro 24Ghz 레이더 센서 특징

  •  - 전파의 도플러효과를 이용한 이동체의 이동변수를 감지하여 신호발생
  •  - 온도변화에 영향이 없으며, 매우 긴 인식거리 확보
  •  - 넓은 인식 각, 감도가 높으며, 적용하기 쉬움
  •  - Small Package 안에 모든 기능 Module (Antenna, RF, IF, MCU)을 탑재
  •  - UART Interface에 의한 외부 통신기능
  •  - Input Voltage: 5.0V
  •  - Output Signal: High/Low (3.3V/0V)
  •  - Beam aperture: 60°/25°
  •  - Low Power Consumption

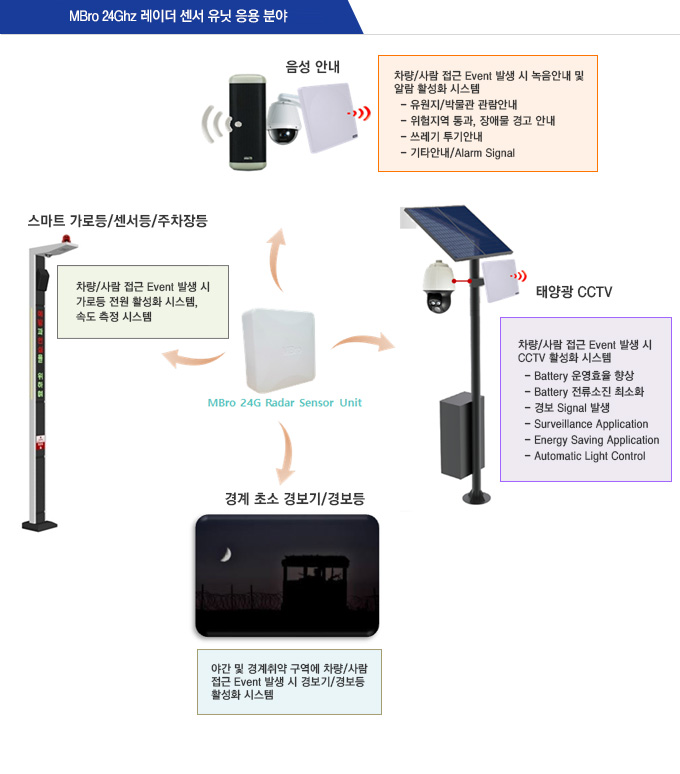

MBro 24Ghz 레이더 센서 유닛 응용 분야
24Ghz 레이더센서유닛 Specification

No

Parameter

Specification

Others

1

Transmit Frequency

 24.15 GHz ± 100MHz



2

Output Power (EIRP)

16dBmi typ.

3

Temperature Drift

1MHz/℃

4

Antenna Pattern

Horizontal

60°



Vertical

25°

5

 Output Signal(Alarm)

Detection: Low(0.0V)

No Detection: High(3.3V)

6

PC Interface

UART

7

Input Voltage(Vcc)

+5.5V ~ 12.0V

8

Supply Current

150mA typ. Continuous

 Ethernet등 Option기능 없을 경우

9

Operating Temperature

-20℃  ~ +60℃

10

Detection Range

30m max.

Person walking to the sensor

60m max.

Car moving to the sensor

11

 Dimensions

45.0 x 40.0 x 16.0mm





Processor Controlled (GUI Interface)

  •  - 사람/차 접근 시 Sensitivity 조절
  •  - 접근 감지시간 조정 (1sec ~ 30분)
  •  - 침입 Alarms 시간 조정 (1sec ~ 30분)
  •  - 방향 감지: Direction Detection
  •  - 속도제한 경고 표시: 속도 제한 설정 (10km/h ~ 250km/h)
  •  - 속도측정

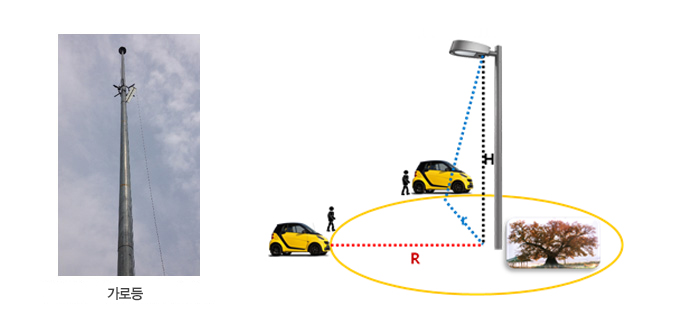

Test Result (스마트 가로등에 사람 접근 시)

  •  - Radar Sensor를 가로등에 설치 후 사람 및 차량접근 거리를 확인하는 시험

이미지

접근대상

접근감지 조건 Setting

실제 감지거리

Sensitivity Rate

Radar Sensor Position (H)

Short radius(r)

Long radius(R)

Person

5%

10m

2.90m

6.10m

15m

2.47m

6.00

11%

10m

2.70m

5.99m

15m

2.10m

5.73m

12%

10m

2.62m

4.40m

15m

1.90m

4.30m

Car

5%

10m

6.16m

12.47m

15m

7.73m

12.50m

11%

10m

6.12m

12.43m

15m

7.72m

12.39m

12%

10m

6.00m

12.37m

15m

7.69m

10.00m


* Sensitivity rate가 증가 시 흔들리는 나뭇잎 및 떨어지는 물방울 등과 같은 Noise 성 감도는 감쇄된다.
